Analoge Amstrad SAT Receiver von Anfang an:



Bild Modelljahr/e Marke/Type/Modell Kurzbeschreibung VK - Preis

Maße: l x b x h   25cm x 16cm x 6cm

Anschlüsse: 2 x Scart , analog Audio out

400 Kanäle


Auktion 200407991738

Amstrad DSR 100 DSR Empfänger



320458678707

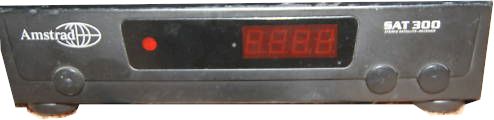

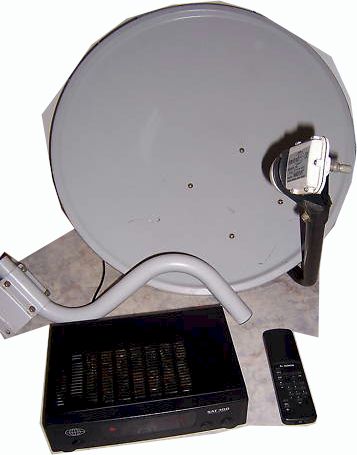

Amstrad SAT 300 500 programmplätze
stereoempfang

eingangsfrequenz 900-2150 MHz
22 khz steuersignal (LxBxH): 185x265x70 mm

SAT 300 (2x SCART, Stereo-Audio, LNB-Anschluß)
Fernbedienung
stabile Wandhalterung
Haltungsklemme auf Rückseite der Schüssel
Schüssel: 58cm Außendurchmesser
Universal LNB Amstrad 0.9 dB

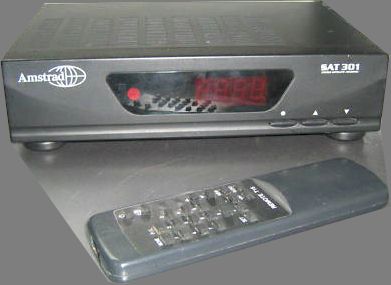

Amstrad SAT 301 ANTENNE IN/OUT, 2×SCART, AUDIO L/R, LNB

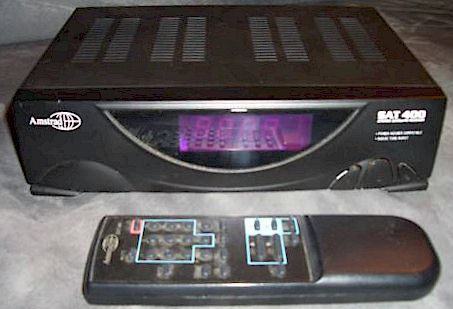

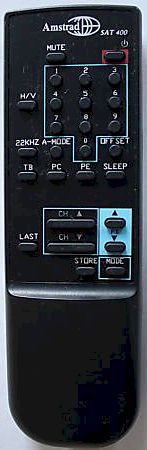

Amstrad SAT 400 2 Scart-Anschlüße, Audio-Out.

400 Sender speicher
LED-Display
Kindersicherung
Sleep-Timer


PANDA WEGNER COMPATIBLE

- DISEQC TONE BURST


Amstrad SRD 400
Amstrad SRX 100


Amstrad SRX 200 Technische Daten:

Abmessungen:                 335 x 235 x 65 mm

Gewicht:                           2,5kg

Stromversorgung:              220V AC 50Hz

Frequenzbereich:               964,25 bis 1685,50 MHz

Kanalbandbreite:                27MHz

Nebenkanalabstand:            14,75MHz

AFC-Feinabstimmungsbereich:    +/- 7,5MHz

Dynamikbereich:                           -30 bis -60 dBm

Schwellwert:                               C/N=8dB (mit Schwellwerterweiterung)

RF-Ausgang:                                Kanal 38 (607,25MHz)

                                                     Einstellbar von Kanal 32 (559,25MHz)

                                                                       bis Kanal 40 (623,25MHz)

Signal-Rauschabstand S/N:                   43,5 dB

(bezogen auf Basisbandbreite

 5MHz für PAL bei C/N=14 dB

und nominellen Hub s-s des Nutzsignals)

Audio:                                         Wegener Panda 1 (Stereo)

                                                      System mit 4 Zwischenträgern Modusumschaltung:

Ausgangspegel:                                1V RMS bei 50 kHz Hub

Frequenzgang:                                   50 Hz bis 15 kHz

Eingangs-/Ausgangsanschlüsse:           LNB IN 75 Ohm

                                                          RF IN 75 Ohm koaxial

                                                          RF OUT 75 Ohm koaxial

                                                          AUDIO OUT RCA-Phonostecker

                                                          SCART / PERITEL 21-polig

                                                           INTERFACE 15-poliger Sub-D-Stecker


Ebay Auktion 160380392018

Amstrad SRX 310

13V-17V 450mA

220 - 240V 50Hz 25W

18 Volt Eigenspannung

99 Channel Tuner


Technische Daten:
RF IN RF OUT
CH ADJ LNB IN 13-17 V 450 mA AUDIO OUT R L DECODER TV SCART/PERITEL MAINS



Ebay Auktion 300370180697

Amstrad SRX 320  FB für SRX 320 & SRX 340

Amstrad SRX 330 Twin TWIN TUNER SYSTEM, STEREO ON-Screen Display
VCR-Timer SIS Channel Index
Durch Tuner Anschluß Programm : 1 Programm Aufnehmen und zugleich anderen Satellite Fernsehenprogramm sehen.

Anschlüße :

1xTuner    1
1xTuner    2
1xTV        Scart
1xVCR     Scart
1xStecker 15 Pin
2xAudio    Chinch
1xUHF     In
1xUHF     Out







Ebay Auktion 140361800174

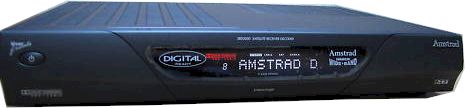

Amstrad SDR 2000
  • digital Sound-Processing mit Wegener Panda NR
  • integrierter Dolby ProLogic Decoder mit vier Verstärkerkanälen
  • räumlicher Effekt auch bei Stereo-Wiedergabe durch die hinteren Kanäle (im Surround-Modus)
  • vier diskrete Audio-Kanäle 4 x 25 Watt RMS integriert (kein externer Verstärker zur Tonwiedergabe erforderlich)
  • integrierter VideoCrypt CI-Modul mit zwei Card-Slots
  • unabhängige Eingänge für zwei LNBs / Satelliten, 22 kHz Signal schaltbar
  • "Digital ready", Baseband-Ausgang zum Anschluß externer Decoder
  • vier SCART-Anschlüsse (für TV, VCR, Decoder u. AUX)
  • HF Ausgang u. Eingang (für den terestrischen Empfang)
  • Ausgänge für aktiven Subwoofer und Center
  • 4 Ausgänge für Lautsprecher 4/8 ohm
  • 9 x Cinch Audio für Line in / out
  • IR-Fernbedienung
  • Versorgung 220 - 240 V
  • Gehäuse in schwarz
  • Maße: 435 x 280 x 70 mm
GB_Amstrad_SRX2100_front.jpg (13839 Byte) Amstrad SRX 2001 Dolby Suround Pro-Logig

220520358530

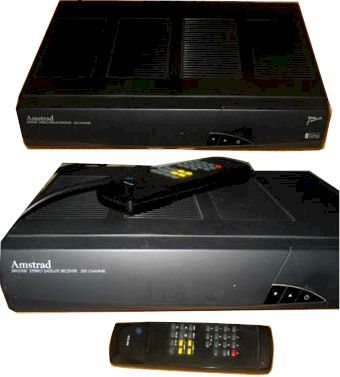

Amstrad SRX 2500 Stereo Satellite Receiver



200 Channel

2 x scart

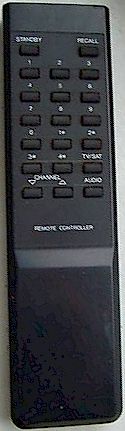

Amstrad Fernbedienung für SRX 150, SRX 200E, SRX 200/64, SRX 300, SRX 400, SRD 40, SRD 400, SRD 500

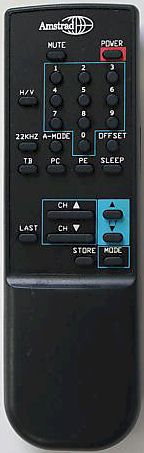

Amstrad Fernbedienung für ?
