Analoge Zehnder SAT Receiver von Anfang an:



Bild Modelljahr/e Marke/Type/Modell Kurzbeschreibung VK - Preis

180446892022

Zehnder BX 199 199 vorprogramierte Programplatze
2 SCART Buchsen
On Sreen Display
Prgrammsperre
Audio-Ausgang über Clichbuchsen
Infarot-Fernbedienung
Stereo/Mono Umschaltung

LNB-Spannung abschaltbar
Sleep-Timer
DN- Rauschreduktion


300375081777

Zehnder BX 300

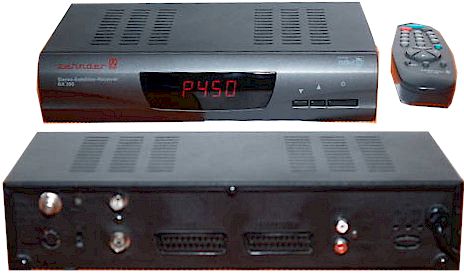

D_Zehnder_BX360_front_rear.jpg (23915 Byte) Zehnder BX 360 450 Programmplätze, 2 x Scart + 2 x Chinch für Audioanschluss,

300375088687

Zehnder BX 360s

140363057870

Zehnder BX 380
technische Daten:
  • 1000 Programmplätze (vorprogrammiert auf ASTRA,HOTBIRD,Türksat u.a.)

  • 3 SCART-Buchsen (TV/VCR/DECODER)

  • On-Screen-Display (Deutsch/Englisch)

  • Programmsperre (Kindersicherung) und Programmskip (Favoritenauswahl)

  • Satelliten-Eingangsfrequenzbereich von 920 - 2.150 MHz

  • LNB-Steuerung über 14/18V, 22 Khz und DiSEqC 1.0

  • Audio-Ausgang über Cinchbuchsen

  • Stereo-/Mono-Umschaltung

  • Infrarot-Fernbedienung

  • UHF-Modulator (Kanal 30-39) mit Testbildgenerator

  • Last Channel Memory

  • Lautstärkeregelung per Fernbedienung, programmbezogen speicherbar

  • Ton-Stummschaltung

  • Ku- und C- Band tauglich

  • LNB Spannung abschaltbar

  • Sleep-Timer

  • DNR Rauschreduktion

  • LNB-Kurzschlusssicherung und Anzeige
HF-Teil

Eingangspegelbereich

-65 dBm bis -30 dBm
Eingangsimpedanz 75 Ohm
Eingangsbereich 920 bis 2150 MHz
Zwischenfrequenz 479,5 MHz
Videobandbreite 27 MHz

VIDEO

Signal / Video
Signalnorm
Videosignal geklemmt
PAL, CCIR 405, 625 Zeilen
Ausgangsimpedanz 75 Ohm
Frequenzgang 500 Hz bis 5,5 MHz
Ausgangspegel 1 Vss
Abstimmung PLL
Audio
Audioträger

Mono : 5,0 bis 9,00 MHz Stereo: 5,0 bis 9,00 MHz

Deemphasis  50µs ; 75µs ; FLAT
Abstimmung PLL
HF - Modulator
Norm  PAL G
Ausgangskanal Kanal 30 bis 39 UHF (Kanal 38 voreingestellt)
LNB - Steuerung
Vertikal / Horizontal 14 Volt / 18 Volt
Steuersignal 22 KHz Rechteck, Tone Burst, DiSEqC 1.0
Max. Ausgangsstrom 400 mA (kurzschlussfest)
IF - Fernbedienung
Reichweite ca. 6 m
Batterien 2 x 1,5 Volt Micro (R-03/AAA)
Allgemeines
Abmessungen (BxHxT) 300 x 65 x 150 mm
Gewicht ca. 1,0 kg
Programmplätze 1000 Kanäle
Netzspannung 85 bis 230 Volt AC, 50 Hz
LNB Eingänge 1

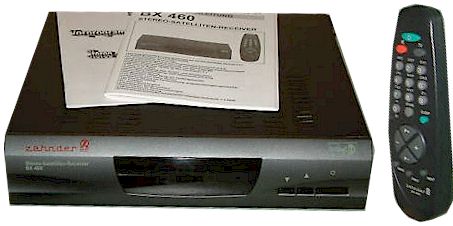

Zehnder BX 460

  • LNB Input
  • ANT-In
  • TV-Out (HF)
  • 3 x Scart (Tv, VCR, DEcoder)
  • Video (Cinch)
  • L-Audio-R
  • BB-CV

170414919155

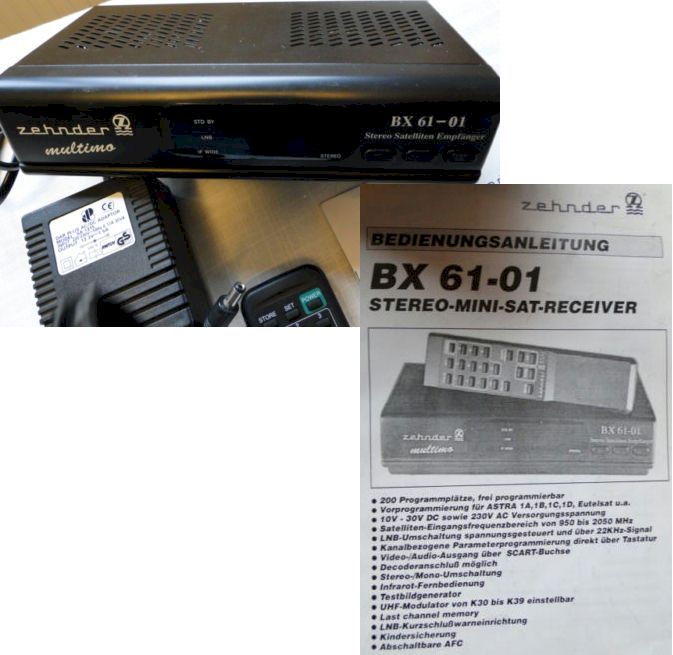

Zehnder MULTIMO BX 61-01 Netzanschlussgerät DAR Plus Model. SA-1315 (230 V/ 13,3 V/ 1,5 A),

260522974685

Zehnder ZE 55






 450 Programmplätze ( ASTRA, EUTELSAT/HOTBIRD,u.a.)

2 SCART Buchsen TV und VCR/DECODER umschaltbar

On-Screen-Display (Deutsch/Englisch)

Satelliten Eingangsfrequenzbereich von 920 - 2.150 MHz

LNB-Steuerung über 13/18V, 22kHz und DiSEqC 1.0

Stereo/Mono-Umschaltbar
