SAT Antennen von Anfang an:

Schwerpunkt Sonderbauformen

Bild Modelljahr/e Marke/Type/Modell Kurzbeschreibung VK - Preis
1986 MWC Megasat Micro Wave Components GmbH; Bonn 180 cm

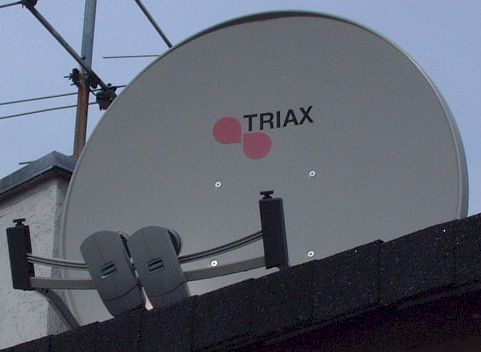

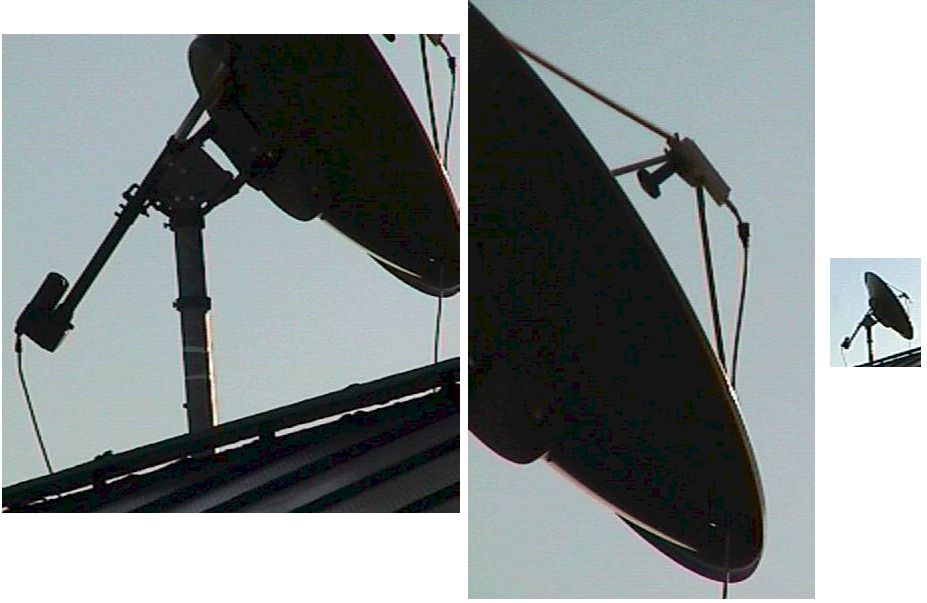

X_Triax_140cm Polarmount.jpg (67289 Byte) ~1987 Triax und Baugleiche~120 cm Prime Focus mit Polarmount  Der Klassiker in den "ECS 10 Zeiten"
US_180_200_Mesh_SATAntenne_front.jpg (61178 Byte) Aus USA - C-Band Mesh SAT Antenne Hier mit KU-Band LNB

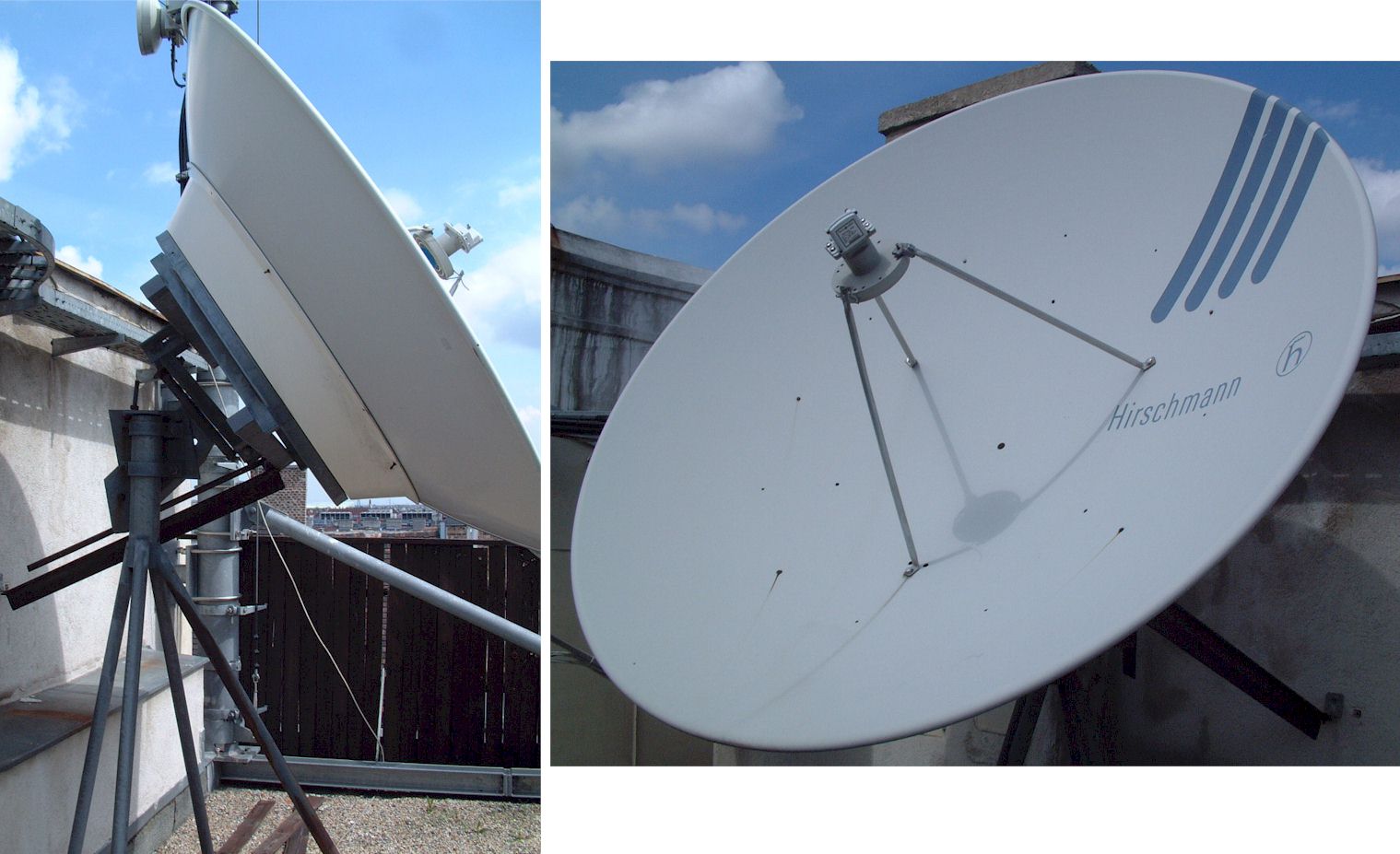

D_Hirschmann_250er_SATAntenne.jpg (160541 Byte) 198X-1990? Hirschmann ~240 cm Prime Fokus Antenne  Hier für C-Band

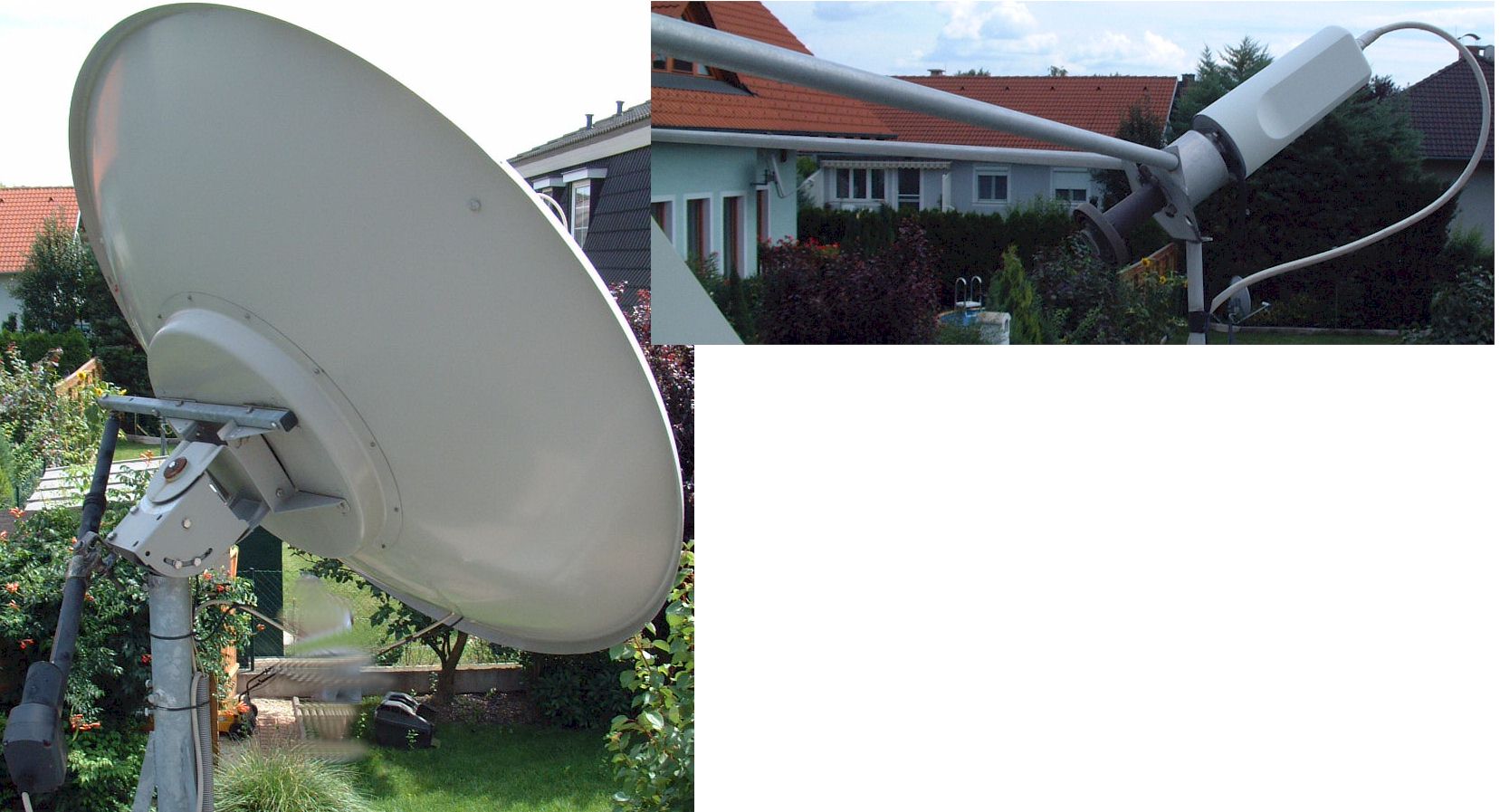

X_140cm_PrimeFokus_Polarmount.jpg (189201 Byte) ~1990 ~140 cm Prime Fokus mit Polarmount

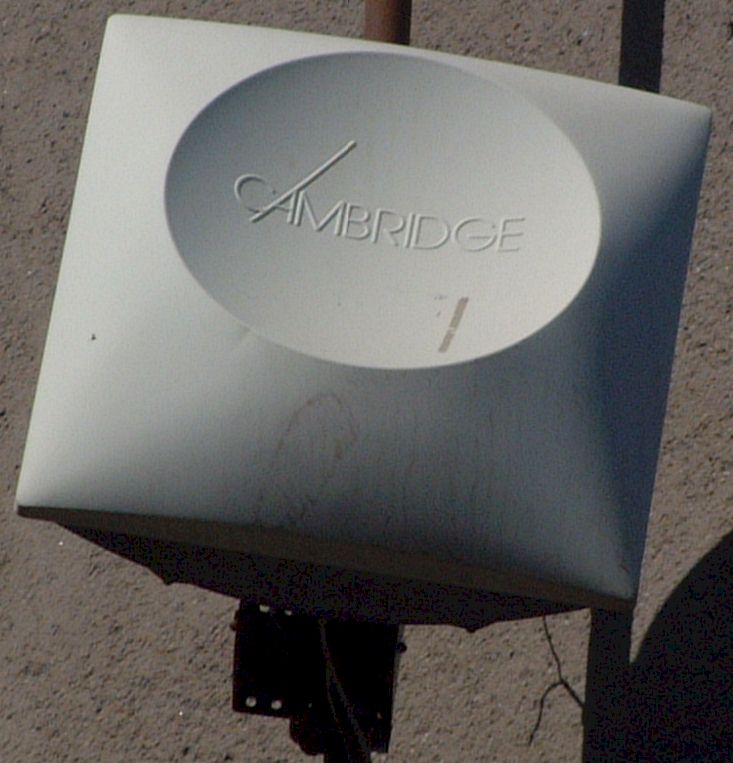

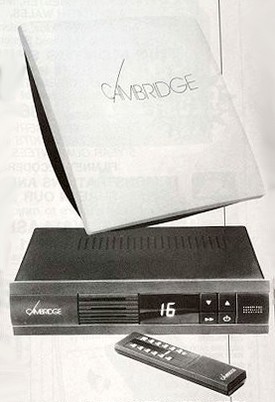

X_Cambridge_SATAntenne_front.jpg (70408 Byte) ~1990 Cambridge SAT Antenne CaseGrain Prinzip - Klassiker der "ersten Stunde" des EU SAT Massenmarktes. Kurzstory dazu: Bei der Ausbildung zum Technikermeister gab es zum Thema SAT einen HTL (Höhere Technische Lehranstalt) Professor der uns u.a. das Thema Signal/Rauschabstand samt Messung nahe brachte. Als diese Cambridge Antennen von den Anwärtern angesprochen wurde, sagte er nur: "Meine Herren, wir sprechen hier nur von ernsthafter Technik" womit er diese Art der Antennen keines weiteren Satzes würdigte!
GB_Amstrad_SATAntenne.jpg (14869 Byte) ~1990 Amstrad SAT Antenne  Ursprünglich für Rupert Murdoch's Sky Television (PAY TV in GB) vorgesehen. Wegen der großen Nachfrage auf dem europäischen Festland nach Astra-Empfangsanlagen auch hier ein großer Erfolg (Vertrieb u.a. Quelle).

[Danke an Stammleser Kay B. 1/2012].

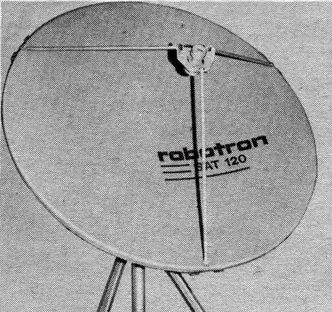

DDR_1990_Robotron_120_SAT_Antenne_Dresdenx.jpg (34446 Byte) 1990 RFT VEB Robotron (DDR)  SAT 120 (Eingesetzt bei einer GAA (Großantennenanlage) in Dresden)

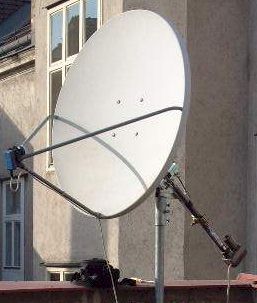

~1990 US Channel Master  100 cm Antenne mit Selbstbau Polarmount

70 mm Mastaufnahme

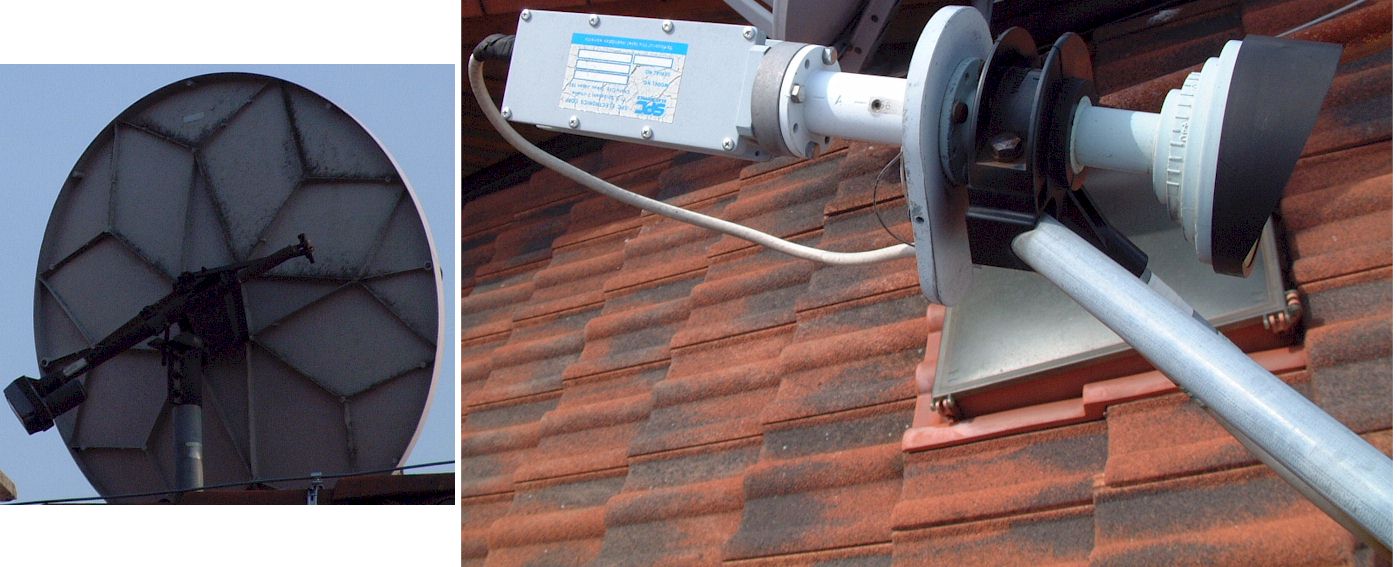

Darunter 120 cm Ausführung mit orig. Polarmount und Orig. LNB mit Feed und elek. Polarizer

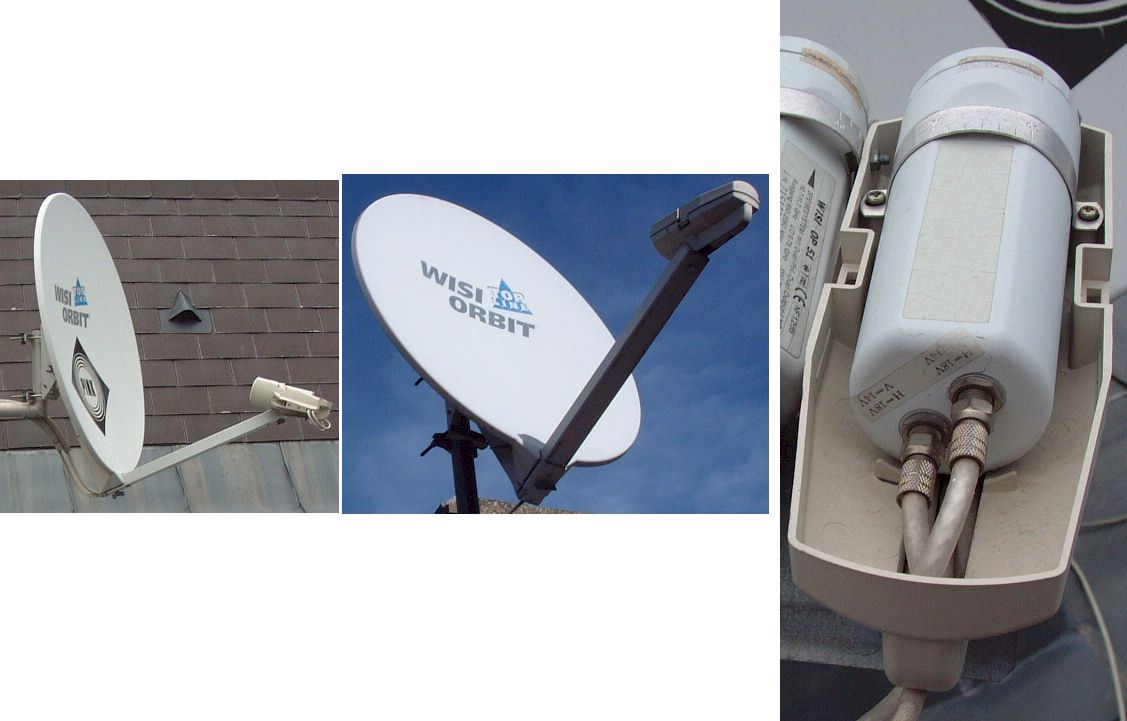

D_Wisi_Orbit_SAT_Antenne_LNB.jpg (94470 Byte) Wisi Orbit SAT Antenne noch mit 60 mm Dual LNB

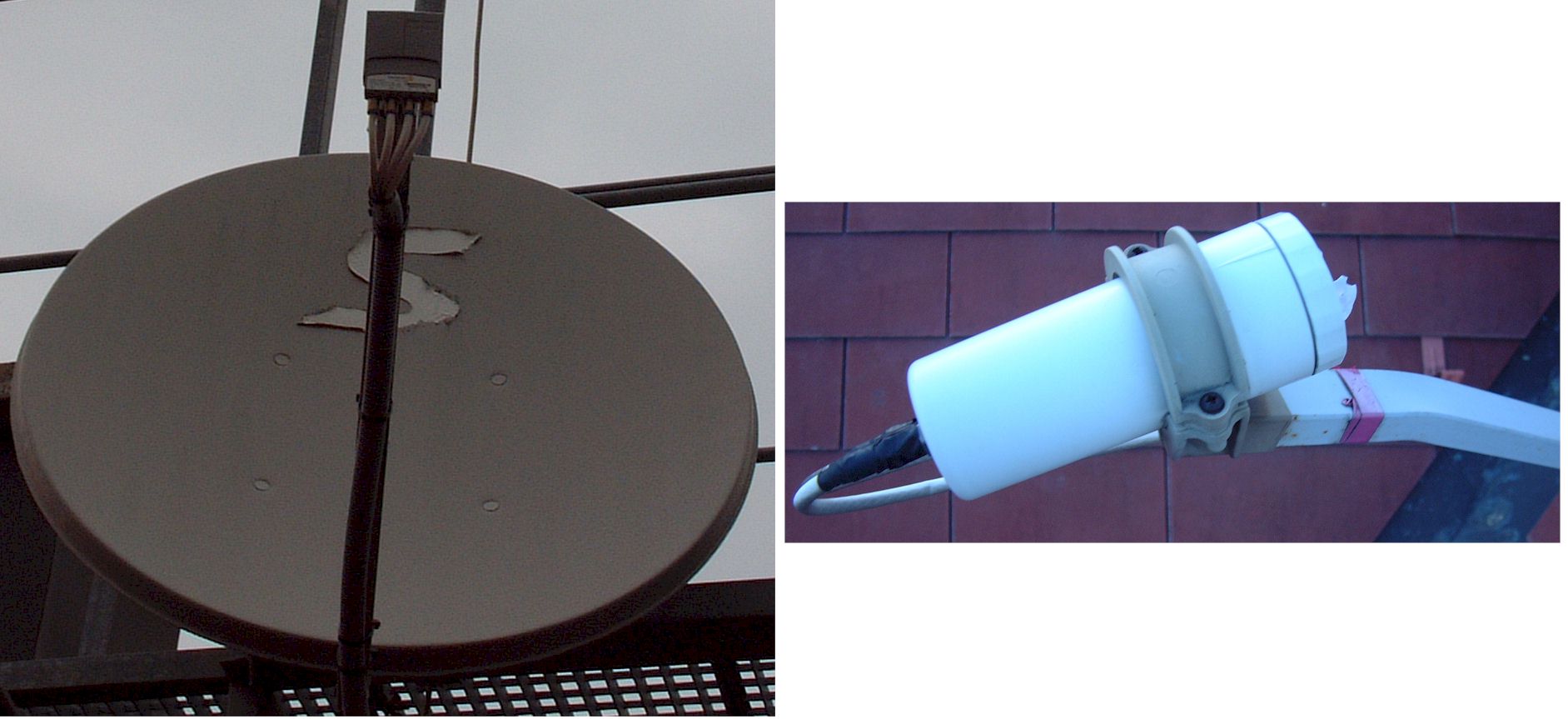

A_Satec_PAO80_LNB.jpg (152614 Byte) SATEC SAT Antenne PAO 80  mit Orig. 60 mm Feed und Single LNB

250544059424

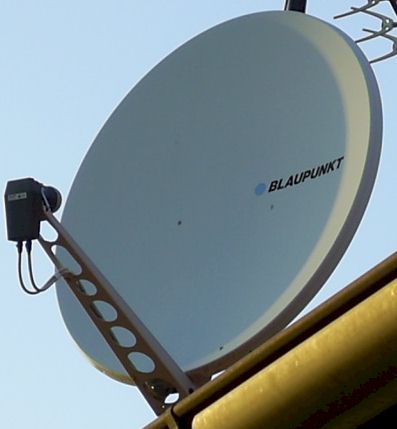

Blaupunkt A-60-F



  • 60 x 60 cm
  • stabile, justierbare Masthalterung für Mastdurchmesser von ca. 40 - 60 mm; Gradeinteilung für Azimutwinkel
  • Integrierter LNC; Frequenzbereich 10,95 bis 11,7 GHz

290379367917

170416411059

~1993 Revox AS 2000 Hornantenne 35 cm für den DSR (Digitalradio) vom Satellit Kopernikus gedacht
F_Visiosat_SATAntenne.jpg (14401 Byte) Visiosat Frankreich  Vollkunststoffreflektor, auch mit Multifeedhalterung und anderen Größen

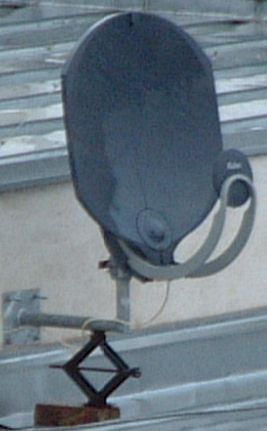

D_Fuba_Doppelreflektor.jpg (17405 Byte) Fuba Doppelreflektorantenne Designantenne

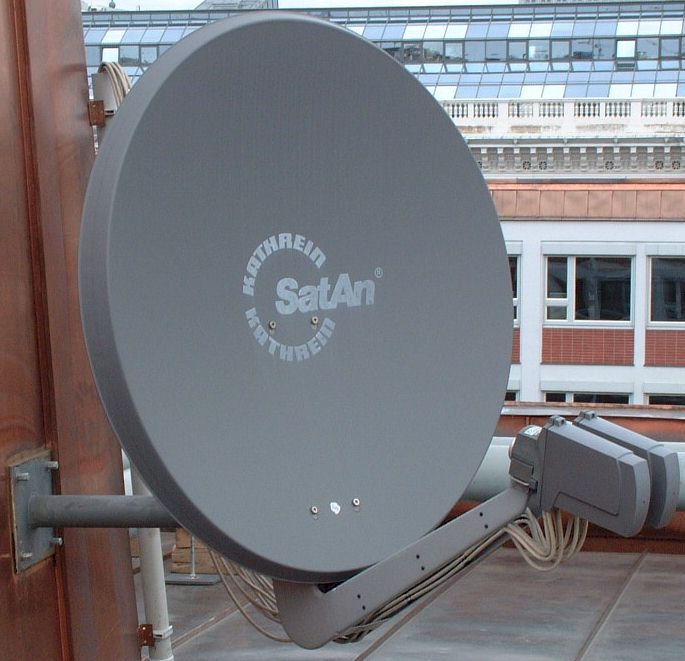

~2000-2009 SatAn Kathrein CAS 90 mit Multifeedschiene Farbe Antrazit

Darunter die alte Bauart mit Rund LNB Schutzhülle - nicht Multifeed geeignet

90 cm "Der Mercedes unter den Antennen"

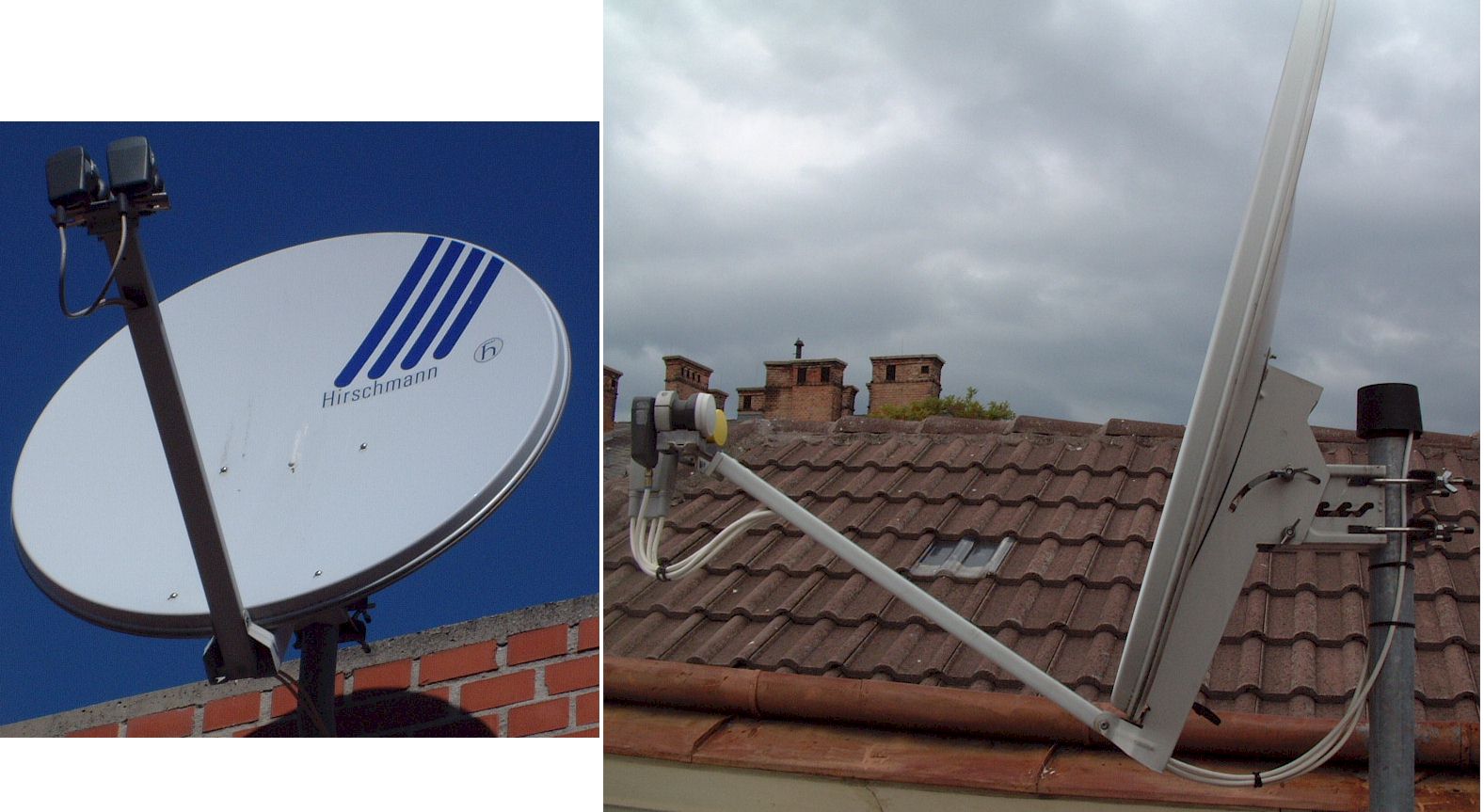

D_Hirschmann_HIT_SATAntenne.jpg (166813 Byte) Hirschmann HIT SAT Antenne  Man beachte die stabile massive Ausführung mit Gewindeschutz, und Eloxiert/Lackierteer Oberfläche

1220 Wien in 2007

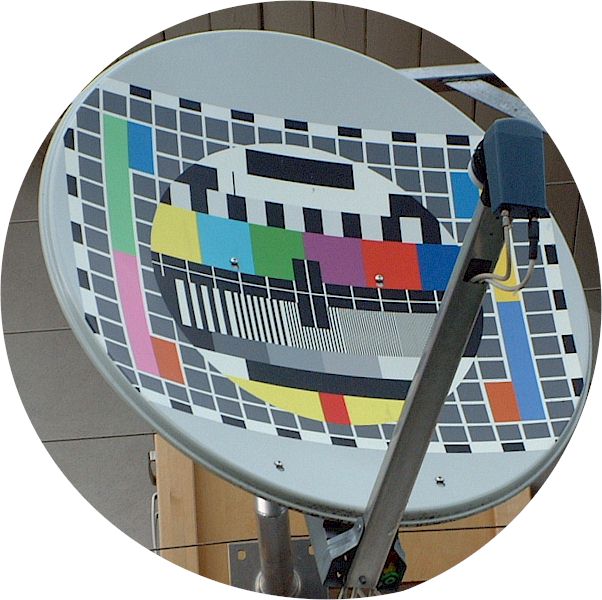

~2000 - 2008 Gibertini Italien + MTI Twin Dual Band LNB  Antenne "mit eingebautem Testbild"

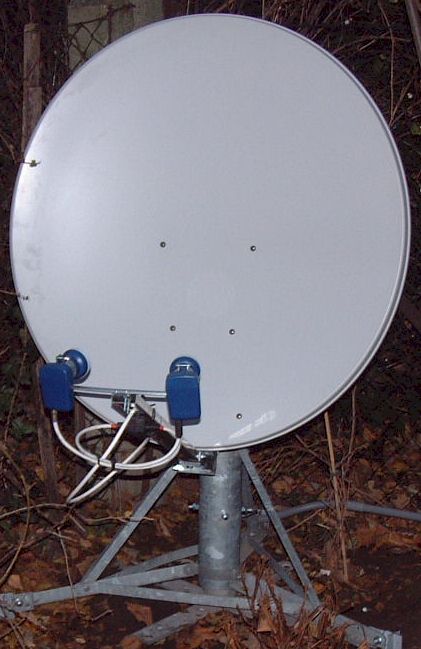

I_Gibertini_100_MTI_Multifeed.jpg (47480 Byte) ~2000 - 2008 Gibertini Italien 100 cm + MTI LNB's  Zu erkennen an den 6 Schrauben

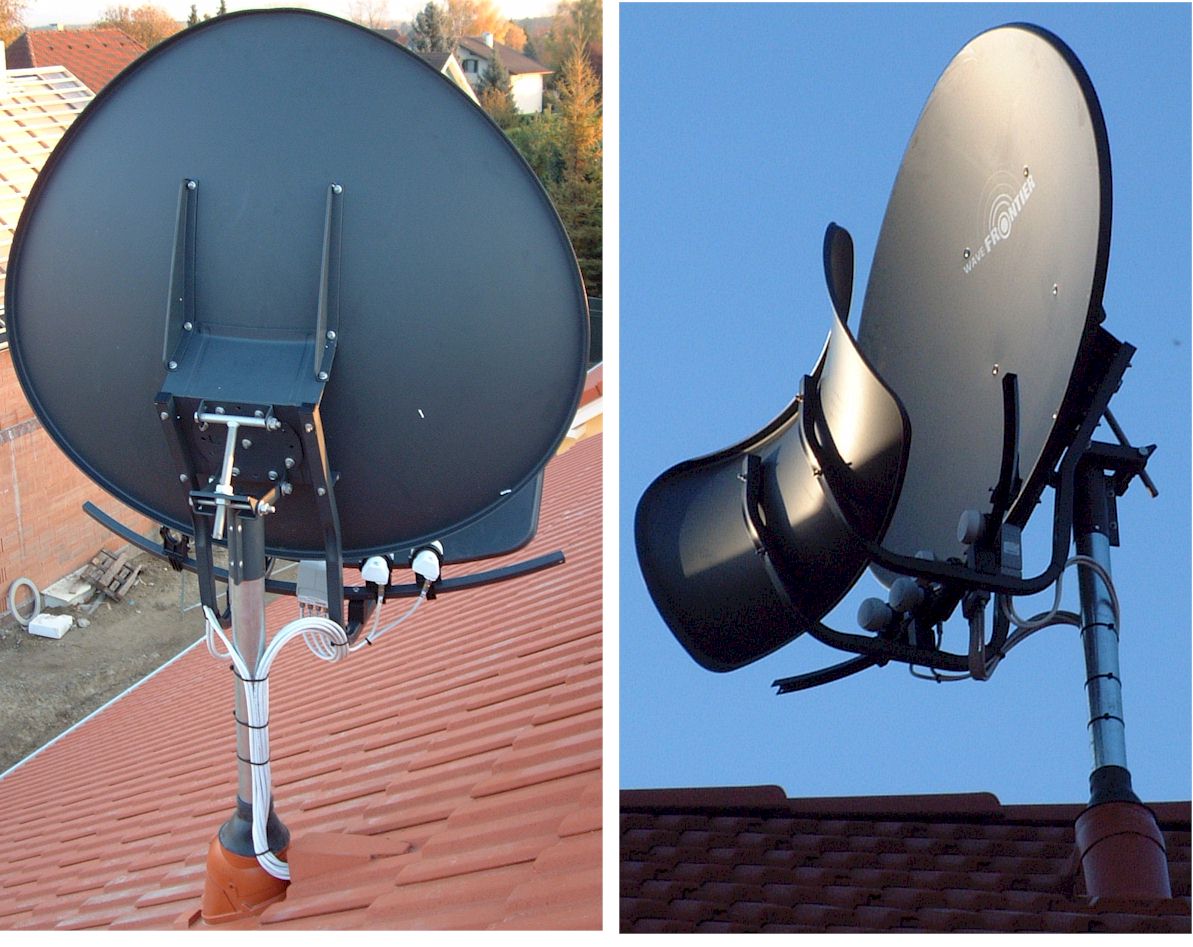

Wavefrontier Antenne
